管道色環，管道分類，管道標簽,管道涂裝，管道箭頭，流向箭頭

    管道色環是對管道內的介質進行識別而使用的一種標識材料，管道色環的顏色是對應管道內介質的危險屬性的，所以不能隨便標注，國家有相應的標準，標準號是《GB7231-2003》。管道色環還可以標注介質名稱和流向，還有壓力和溫度也可以在管道色環上加以注明。以前常用做法在管道上涂上不同顏色的油漆，用以區分管道介質的危險屬性，管道上介質名稱、壓力、溫度等相關參數也是通過噴漆到管道上的，其目的都是讓人們知道管道內的物質名稱、流向等相關參數，但由于噴漆顏色很快就褪色，顏色且不夠鮮艷等缺點，所以工廠每隔兩年都要做一次管道標識的噴漆工作，工期較長，且會產生油漆氣味，有時為了做管道標識還影響生產，所以管道標識一直困擾著管道的安全管理。

管道色環三要素
1、 識別色，2、介質名稱，3、流向
所有管道標識都必須注明識別色、介質名稱和流向。在有些特別的管道管道還須注明壓力、流速等，如消防管道還要注明消防專用等。
根據管道內物質的健康危害特性，《GB7231-2003》規定了8種顏色，其相關解釋如下：
序號 健康危害 識別色 顏色編號
1 人體無傷害無污染的，如水等。 艷綠 G03
2 高溫，對人體有燙傷危險的，如蒸汽等。 大紅 R03
3 空氣（非指定某種氣體，這里指常態空氣、壓縮空氣等） 淡灰 B03
4 氣體（指定某種物質氣體，如氮?dú)�，氬氣等，但不含氧氣）中黃 Y075
5 腐蝕品有毒品等（指GB13690所列的危險化學品） 紫色 P026
6 可燃燒的液體，如汽油等。 棕色 YR05
7 無毒、非腐蝕品，不可燃燒等液體，如常規的物料等。 黑色
8 氧氣 淡藍 PB06

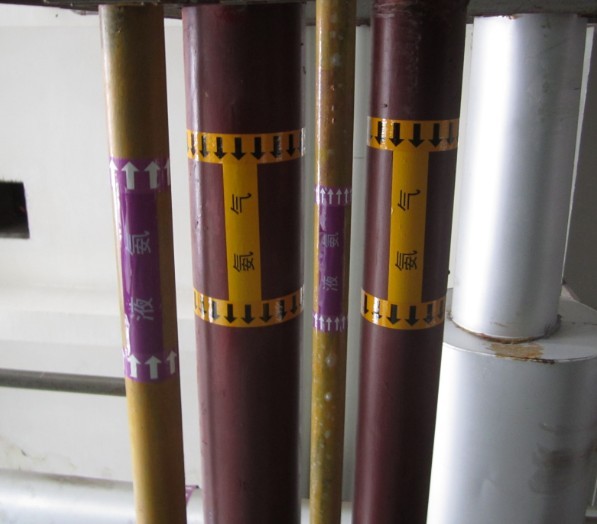

常用管道內介質對應的管道識別色對應表注意：危險化學品的管道色環制作方法：管道內的物質，凡屬于GB13690所列的危險化學品，其管道色環一律采用200mm寬的黃色色環，其中中間部分150mm寬為中黃，兩側各25mm為黑色。這是國家《GB7231-2003》的強制標準。工業生產中設置的消防專用管道應遵守GB13495-1992的規定，并在管道上標識“消防專用”識別符號。目前中國企業原則上都應執行《GB7231-2003》,但美國的《ANSI AB1-2007》也都可以參考使用。

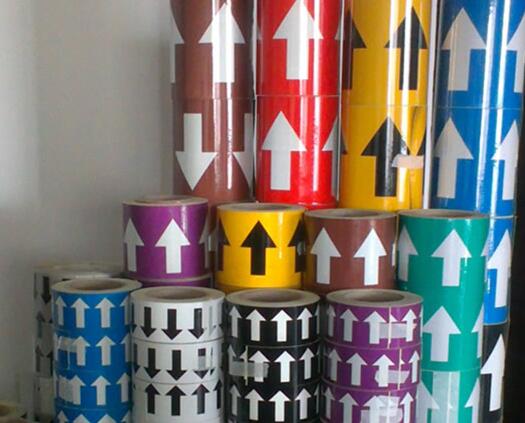

管道色環的分類： 包裹式、自粘式、和鋁制不銹鋼制色環。根據現場實際情況選擇相應的管道色環。
管道色環的安裝位置和數量統計
管道的起點、終點、交叉點、轉彎處、閥門和墻孔兩側等的管道上和其他需要標識的部位。在通長的管道上色環安裝間隔為10米。
